商業中心消防設備電源監控系統解決方案
1、概述
商業中心消防安全非常重要，消防設備比較多，消防設備電源監控系統主要功能就是用于監測消防設備的工作電源是否正常，保障在發生火災時消防設備可以正常投入使用。
消防設備電源監控監控系統采用消防二總線，以建筑為單位設置區域分機采集消防設備電源狀態，區域分機通過二總線接收多臺傳感器的電壓、電流信息和開關狀態信息，以此實現對消防設備電源工作狀態的實時監視。
2、參考標準
GB50116-2013 《火災自動報警系統設計規范》
GB25506-2010 《消防控制室通用技術要求》
GB28184-2011 《消防設備電源監控系統》

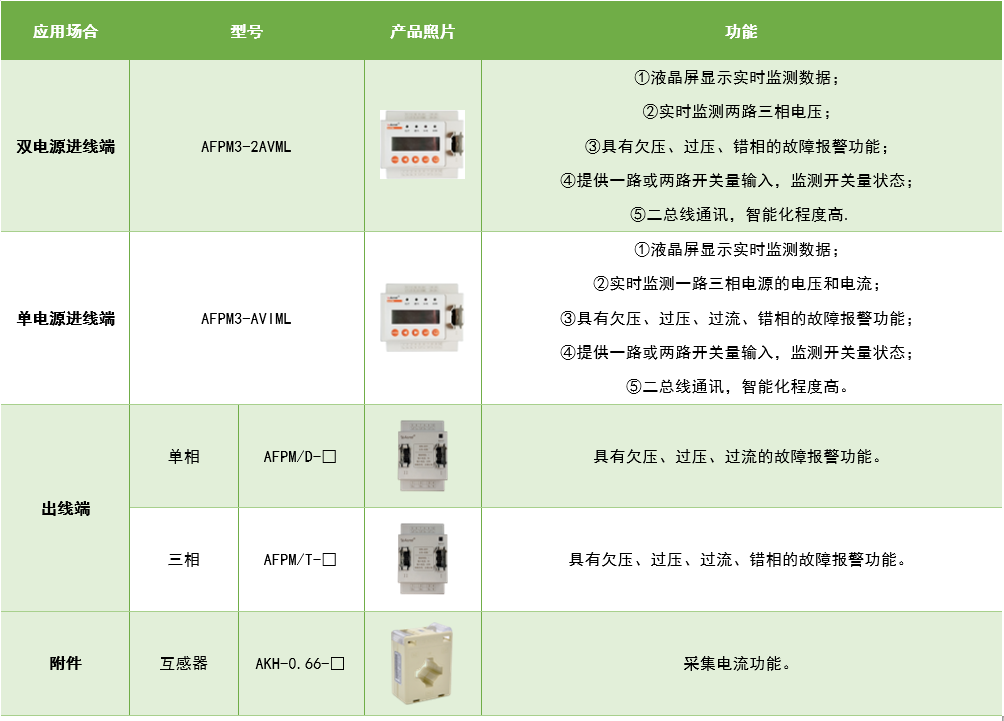

3、配置方案
4、系統結構
5、系統功能
● 監控功能
監控器通過RS485總線接收多臺傳感器的電壓、電流信息和開關狀態信息，以此實現對消防設備電源工作狀態的實時監視。故障時發出聲光故障報警信號。
● 控制輸出功能
當被監測回路報警時，控制輸出繼電器閉合，用于控制被保護電路或其他設備，當報警消除后，控制輸出繼電器釋放。
● 報警功能
系統故障報警：程序不能正常運行時，監控設備發出聲光報警信號。
其它故障報警：主電源或備用電源出現異常，監控設備和傳感器回路發生短路、斷路等故障，或者傳感器發出被檢測電源的各種故障信號時，監控設備發出聲光報警信號。
● 記錄存儲查詢功能
當發生過壓、欠壓、錯相、過流故障報警或通訊、電源故障時，系統將故障報警部位、故障信息、故障報警時間等信息存儲在數據庫中，當故障報警解除、排除故障時，同樣予以記錄。
● 主備電源切換功能
當主電源發生停電、欠壓等故障時，監控設備可自動切換到備用電源工作；當主電源恢復正常供電時，自動切回到主電源，切換過程中保證監控設備連續平穩運行。
